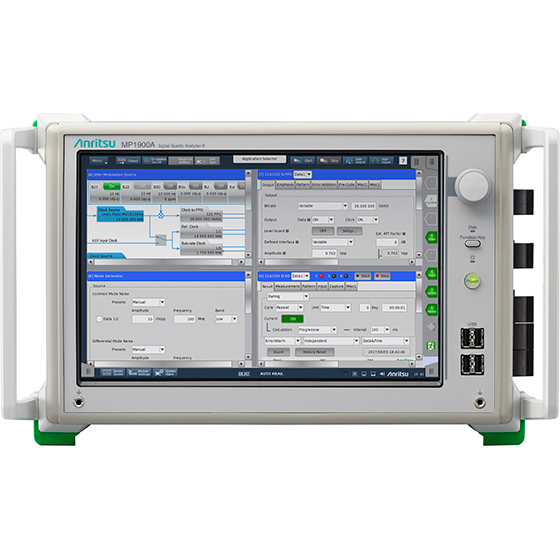

PAM4測試方案

• 最大傳輸容量為512 Gbit / s

• PAM4 PPG/ED (MU196020A/MU196040A)
  Baud rate of 2.4 to 64.2 Gbaud*1
  多通道可擴展性 4ch PAM4/NRZ??NEW
  高速Tr / Tf 8.5 ps（20 - 80％）
  低殘余抖動數據輸出170 fs rms（典型值）
  高質量數據輸出，低噪聲，低失真
  4抽頭強調（可變范圍20 dB）
  ISI調整功能??NEW
  FEC模式生成功能??NEW
  Stressed裕度BER < E-12*2
  內部時鐘恢復
  PAM 4模式編輯器，符號錯誤測量

• 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）

• 電壓噪聲附加功能(Common/Differential/White Noise)

• 使用DUT BER計數器功能測量抖動容限??NEW

*1: ED（超過32.1 G）將來會得到支持
*2: 符合CEI標準的PAM 4波形輸入了的時候

PAM4 Solution (Max. 64 Gbaud at 1CH)

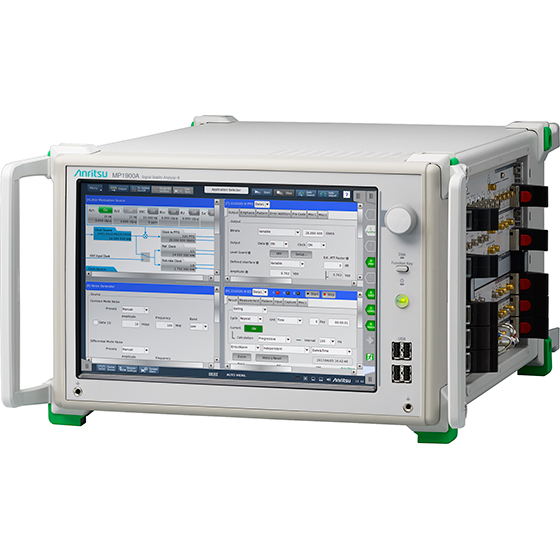

高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)

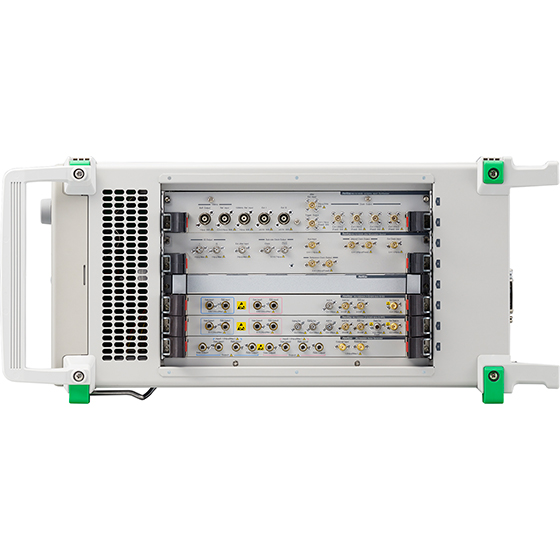

• 傳輸容量最大512 Gbit/s，一個主框架最多可擴展至16ch（配備8個32 Gbit/s 2ch PPG插槽）

• 一體化支持高速網絡、PCIe等總線接口或雙向測試

• 新寬帶32 Gbit/s SI PPG/ED（MU195020A/MU195040A）

• 比特率2.4 Gbit/s到32.1 Gbit/s

• 支持NRZ/PAM4

• 10階加重

• 可變ISI功能

• 多頻段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s帶寬）

• 隨機抖動的內部抖動輸出低至115 fs rms（典型值）

• 高靈敏度的數據輸入，典型值達15 mV（眼高）

• 可選1ch/2ch

• PCI Express鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）

• USB 鏈路訓練、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）

• 增加抖動和測量抖動容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）

• 電壓噪聲增加功能（普通、差動式、白噪聲，使用MU195020A/MU195050A）
