歡迎來到下一代測試。Moku:Pro 通過復雜的基于 FPGA 的架構、高帶寬、低噪聲模擬前端以及強大的網絡和存儲來提供性能和靈活性。
歡迎來到下一代測試。Moku:Pro 通過復雜的基于 FPGA 的架構、高帶寬、低噪聲模擬前端以及強大的網絡和存儲來提供性能和靈活性。您需要的所有儀器都可以立即獲得，而不會影響靈活性的性能。創新的混合前端設計執行來自多個 ADC 的頻率相關信號混合，提供從聲學到射頻的卓越噪聲性能。通過一個硬件平臺上的 10 多臺儀器，工程師和研究人員可以簡化他們的測試臺，甚至可以將實驗室?guī)Щ丶摇?/span>

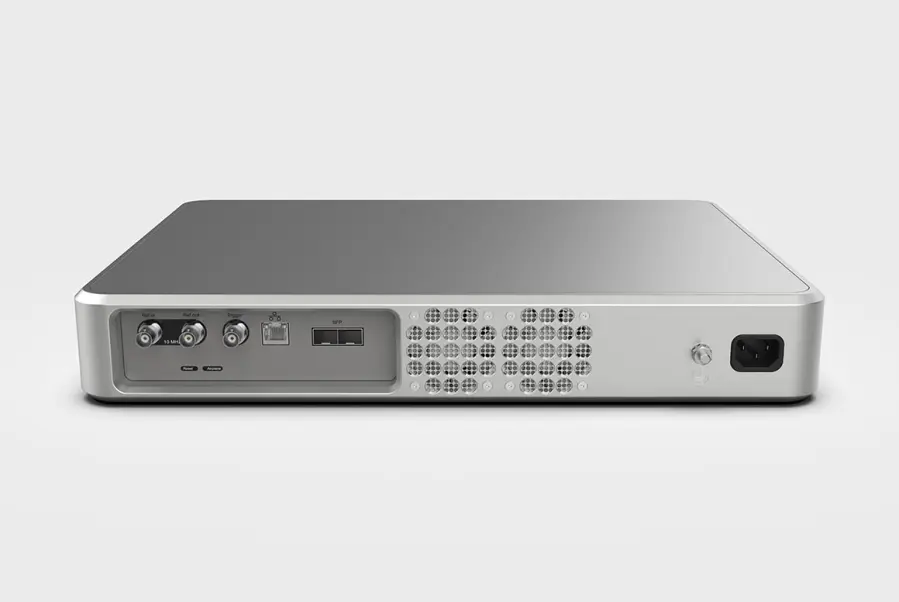

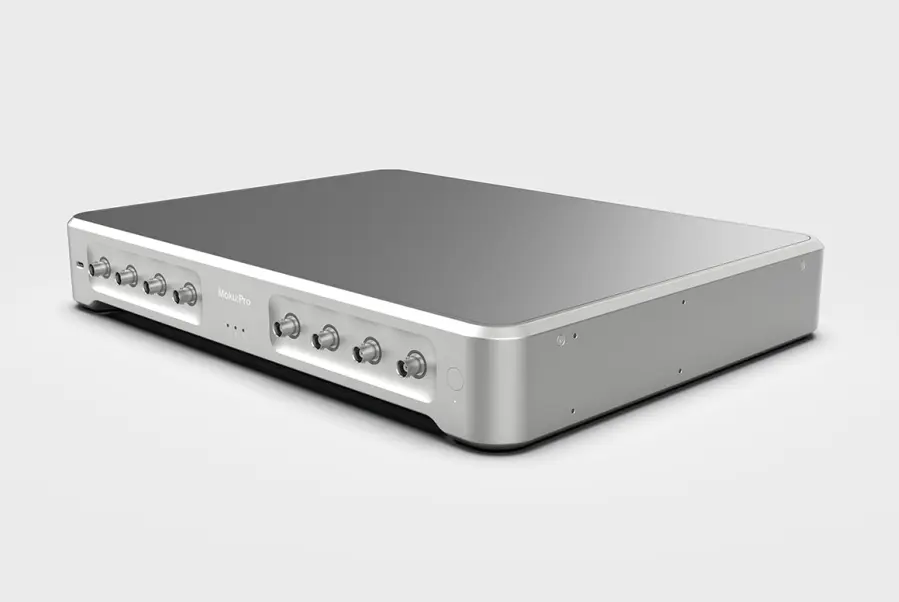

Moku:Pro
適用于要求最嚴苛的研究和工程應用的集成平臺
單一平臺中的多臺儀器
| 鎖相放大器 | 任意波形發生器 | 示波器 |
| 頻率響應分析儀 | 波形發生器 | PID控制器 |
| 相位計 | 數據記錄儀 | 頻譜分析儀 |
| 數字濾波器盒 | 激光鎖盒 | |
靈活的研究
| 4 個模擬輸入 | 4個模擬輸出 | 高速板載存儲 | 本底噪聲 |
| 高達 600 MHz，5 GSa/s | 高達 500 MHz，1.25 GSa/s | 120 GB 固態硬盤 | 30nV/√Hz |
| 時鐘穩定性 | 輸入到輸出延遲 | 現代連接 | FPGA 供電 |
| 0.3 ppm | WiFi、以太網和 USB | Xilinx Ultrascale+ |
Moku:Pro 是 Moku 軟件定義儀器平臺套件中最先進的系統。利用 FPGA 的強大功能與高質量的模擬前端相結合，
Moku:Pro 能夠在一個硬件平臺上托管多個儀器，而不會犧牲規格或精度。這種測試設備的方法可以輕松擴展和擴展研究范圍。
有了 Moku:Pro，研究人員和工程師已經有了適合這項工作的工具。
在測試和測量中，靈活性通常要求在性能上進行權衡。我們通過在專利混合方案中使用來自 5 GSa/s、10 位 ADC 和 10 MSa/s、18 位 ADC 的信號來克服這些權衡，
以提供從 10 Hz 到 600 MHz 的低本底噪聲和高動態范圍.?這是通過由平衡的高通和低通濾波器組成的數字分頻網絡實現的，該濾波器實現雙 ADC 數據流的實時混合。
Moku:Pro 通過將示波器、波形發生器等測試臺基本要素集成到一個硬件平臺中，使工程團隊能夠在家工作。
憑借小尺寸、115 W 的低功耗和一套核心測試儀器，轉向遠程工作從未如此簡單。
引入新特性和功能
Moku:Pro 的多儀器模式可讓您同時運行多臺儀器，并將這些儀器相互連接以構建定制的測試系統。
在這種模式下運行的儀器可以鏈接在一起以構建復雜的信號處理管道。高級用戶甚至可以加入在 Moku Cloud Compile 中設計的自定義功能，為他們提供前所未有的靈活性。
與模擬輸入、模擬輸出和相鄰儀器的連接可在運行時進行配置，以獲得即時滿足感。您的 Moku:Pro 現在更加強大。
高級用戶可以訪問 Moku:Pro 的 FPGA，通過編寫自己的 VHDL 代碼來實現自定義數字信號處理。這個基于云的工具可以直接從瀏覽器訪問，
允許您開發、編譯和部署自定義算法到您的 Moku:Pro，而無需下載單個軟件。
獨家提供多儀器模式，您的自定義代碼可以與 Moku:Pro 的任何專業級儀器一起使用。
輸入電壓噪聲
輸入電壓噪聲描述了模擬輸入的本底噪聲，并表示為幅度譜密度（歸一化為 1 Hz 帶寬的不同頻率下的輸入電壓噪聲幅度）。
輸入電壓噪聲是鎖定放大器、頻譜分析儀和示波器等各種儀器的關鍵指標，因?yàn)樗鼤?huì)限制弱信號應用中的信噪比 (SNR)。
在該圖中，您可以看到 100 Hz 時 30 nV√Hz 的噪聲，并且在整個頻率范圍內保持較低水平。
混合ADC
我們的 FPGA 算法自動智能地混合來自 10 位和 18 位 ADC 的高速和低速信號，以?xún)?yōu)化整個頻率范圍內的噪聲性能。
過濾網絡不是簡單地專注于最小化整體噪聲，而是以保持信號的單位增益頻率響應的方式設計。
