產品特點
泰克 AFG31000 系列是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 AFG31000 提供了高級波形生成和編程功能，支持波形監測，擁有流行的觸摸屏界面，讓每個科研人員和工程師的測試變得更簡單，讓工作變得更輕松。
主要性能指標
主要功能

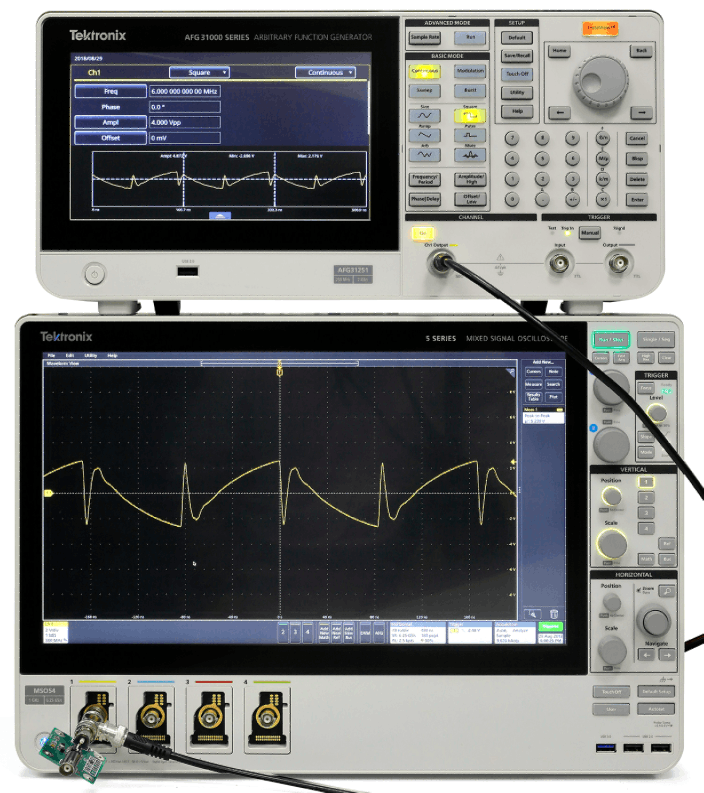

憑借InstaView? 技術，工程師可以實時查看被測器件 (DUT) 上的實際波形，而不需使用示波器和探頭，降低了因阻抗不匹配引起的不確定度
波形序列選項可以對復雜的長波形編程，支持最多 256?步
9?英寸容性觸摸屏的操作與智能手機類似，為常用設置提供了快捷方式
內置 ArbBuilder 可以在儀器上創建和編輯任意波形，而不需要連接電腦
可以防止輸出發生過壓和過流，最大限度地降低儀器損壞的潛在風險
兼容 TekBench? 軟件，在實驗室中幫助學生設置、控制和分析測試結果
高級研究
時鐘和系統同步
復現真實世界信號
元器件和電路表征和驗證
嵌入式電路設計和測試
通用信號生成
基本模式和高級模式
AFG31000 系列是一個擁有全功能基本模式(AFG)和高級(序列)模式的任意波函數發生器。
在基本模式下，AFG31000 生成傳統函數和任意波形。觸摸屏和前面板控制功能可以簡便地進行設置。
基本模式可以改變頻率，而不用擔心波形長度和采樣率。這種功能既適合表征濾波器/放大器頻響的模擬設計，也適合時鐘速率經常變化的數字設計。
?
可以一目了然地查看關鍵設置，并使用觸控、數碼鍵盤或旋轉控件簡便地進行調節。
高級模式是 AFG31000 中提供的新模式，可以生成多個復雜定時的波形。在這種模式下，您可以編寫一個由 1~256?個波形組成的列表(或序列)，總波形長度可達 16Mpts/ch (128Mpts/ch 選配)，并定義這些波形的輸出序列。支持重復、轉到、等待、跳轉和已觸發事件，大容量內存可以存儲許多波形或長波形。
這種功能特別適合需要順序執行多個測試用例的應用。您不用逐個加載測試用例，而是可以把所有測試用例放到一個序列中，一次性加載這些測試用例，然后從一個測試用例無縫切換到另一個測試用例，大大提高測試效率。
?
高級模式可以使用靈活的步進控制功能，構建復雜的波形序列
?
排序后的正弦波形，擁有不同的頻率和幅度。
此外，高級模式采用了可變采樣率技術。波形中的每個樣點輸出一次，且在每個周期中只輸出一次，與采樣率同步。由于沒有跳躍或重復，所以保留了波形中的所有細節。這種功能特別適合對信號保真度要求高的應用，比如 IQ 調制和脈沖串生成。
型號概況
| 型號 |
正弦頻率范圍 |
通道數 |
| AFG31021 |
25MHz |
1? |
| AFG31051 |
50MHz |
| AFG31101 |
100MHz |
| AFG31151 |
150MHz |
| AFG31251 |
250MHz |
| AFG31022 |
25MHz |
2? |
| AFG31052 |
50MHz |
| AFG31102 |
100MHz |
| AFG31152 |
150MHz |
| AFG31252 |
250MHz |
輸出特點
幅度
|
AFG31021 / AFG31022 |
AFG31051 / AFG31052 |
AFG31101 / AFG31102 |
AFG31151 / AFG31152 |
AFG31251 / AFG31252 |
| 范圍 (至 50Ω) |
≤ 60?MHz: 1mVP-P?~ 10VP-P
> 60?MHz ~ ≤ 80MHz: 1mVP-P?~ 8VP-P
> 80MHz ~ ≤ 100MHz: 1mVP-P?~ 6VP-P
|
≤ 200MHz: 1mVP-P?~ 5VP-P
> 200MHz ~ ≤ 250MHz: 1mVP-P?~ 4VP-P
|
| 范圍 (至短路或高阻抗) |
≤ 60MHz: 2mVP-P?~ 20VP-P
> 60MHz ~ ≤ 80?MHz: 2mVP-P?~ 16VP-P
> 80MHz ~ ≤ 100MHz: 2?mVP-P?~ 12VP-P
|
≤ 200MHz: 2mVP-P?~ 10VP-P
> 200MHz ~ ≤ 250MHz: 2mVP-P?~ 8VP-P
|
| 精度 |
± (1% 的設定值 +1mVP-P)
(1kHz 正弦, 0V 偏置, 幅度> 1mVP-P) |
| Resolution |
0.1?mVP-P, 0.1mVRMS, 1mV, 0.1dBm 或 4?位 |
| 單位 |
Vpp, Vrms (不包括任意波形和噪聲), dBm (僅正弦波), V (高電平和低電平) |
