Zurich Instruments 的多通道任意波形發生器 HDAWG 擁有同類產品中最高的通道密度，其設計旨在實現高級的信號發生功能，帶寬高達 750 MHz 。
2.4 GSa/s，16 位，帶寬 750 MHz
最大輸出幅值 5 Vpp
最多可擴展至 144 個輸出通道
觸發輸出延遲小于 50 ns
可實現多頻率數字調制
LabOne??AWG 定序器和編譯器

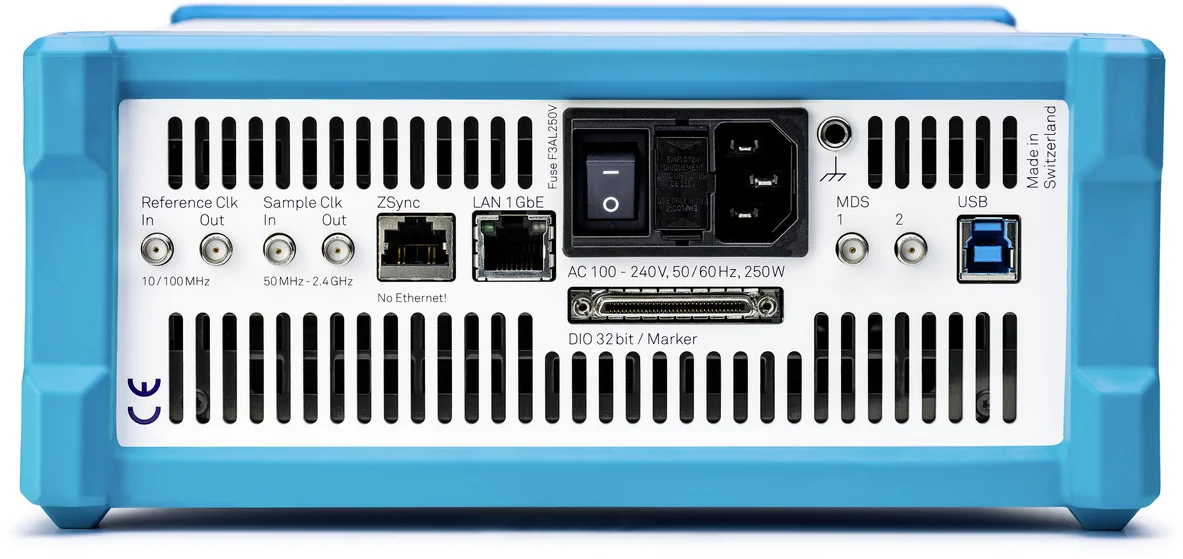

Zurich Instruments 的多通道任意波形發生器 HDAWG 擁有同類產品中最高的通道密度，其設計旨在實現高級的信號發生功能，帶寬高達 750 MHz 。HDAWG?擁有 4 或 8 個直流耦合單端模擬輸出通道，輸出垂直分辨率為 16 位。每個模擬輸出有兩個可切換模式，直接模式（最高帶寬和超低噪聲）和放大模式 (最高輸出幅值為?5 Vpp)。至多 18 臺 HDAWG 可以通過我們的可編程量子系統控制器 PQSC 實現時間同步。
LabOne?提供了先進的編程理念，它結合了?AWG 的高性能、靈活性和函數發生器的易用性。使用 LabOne 用戶界面 (UI) 以及適用于 LabVIEW?、.NET、MATLAB?、C 和 Python 的 API，用戶可以輕松實現自動化測量以及快速整合 HDAWG 至現有控制環境。
LabOne UI 以一種直觀、輕松可讀的形式提供硬件控制，方便用戶快速掌握。在 LabOne AWG 序列編程器中定義波形和序列后，LabOne AWG 編譯器會在最短的時間內將指令轉換為機器語言并將結果傳送到硬件。LabOne 定序功能支持具有動態變化延遲和條件分支點的回路。 除 Gaussian、Blackman、正弦等標準波形之外，LabOne 還包括復雜波形設計需要使用的所有重要數學和陣列編輯工具。用戶可輕松對波形進行相加、相乘、剪切和連接，還可以對波形進行分段整理。測量信號或在 MATLAB 等工具中計算的波形只需通過拖放操作便可導入。 HDAWG 配備的數字振蕩器可直接生成正弦載波，獨立于 AWG 編程產生的包絡信號。因此，可以快速上傳生成大量長波形，同時確保多脈沖的精確相位相干。此外，用戶可任意調節和掃描載波的頻率和相位，而無需編寫靜態波形。 HDAWG-MF 多頻調制選件增加了振蕩器的數量，并實現了全數字 I/Q 頻率調制和相位調制、頻率復用和相位循環。 使用MDS，多個HDAWG可以作為單個多通道AWG進行操作： 通過單個用戶界面或API操作所有儀器 所有輸出通道的絕對同步 所有儀表時鐘的鎖相 UHF系列儀器的時間戳和采樣率同步 當使用多個儀器時，LabOne AWG編譯器負責在所有儀器中分配主序列程序。自動觸發交換協議可確保同步播放時間。使用MDS，還可以建立一個完整的信號生成和采集系統，該系統包括鎖定放大器、盒式汽車、數字轉換器和高達600 MHz的AWG功能。 HDAWG 采用低延遲設計，因此在前面板上的其中一個觸發輸入上檢測到外部觸發信號后，能夠在不到 50 ns 的時間內在信號輸出端生成首個樣本。這一點對于器件屬性短暫的量子計算反饋實驗非常重要，每節省一納秒即可明顯改善實驗結果。儀器的 4 或 8 條輸出通道可按 2 條或 4 條為單位進行分組。每組均可單獨觸發，以便更加靈活地將信號分配給設備或裝置的各個單獨部分。 為了生成具有高復雜度并可實時控制的信號，HDAWG 能夠根據其 32 位數字輸入的位模式從預先存儲在可編程存儲器中的多達 1024 個波形中進行選擇。這些波形可表示數字調制模式、器件特有的測試波形或多量子位狀態讀出結果。
振蕩器、調制和相位控制
多設備同步 (MDS)
低延遲觸發和時序分支
