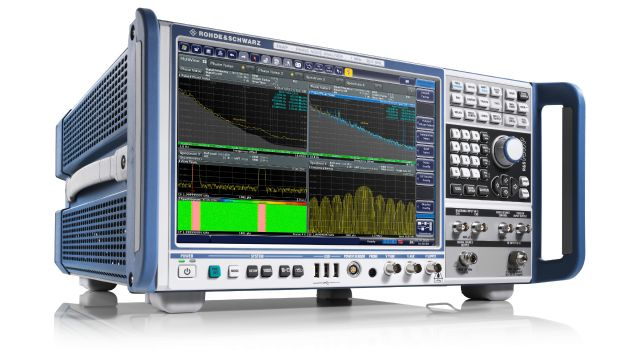

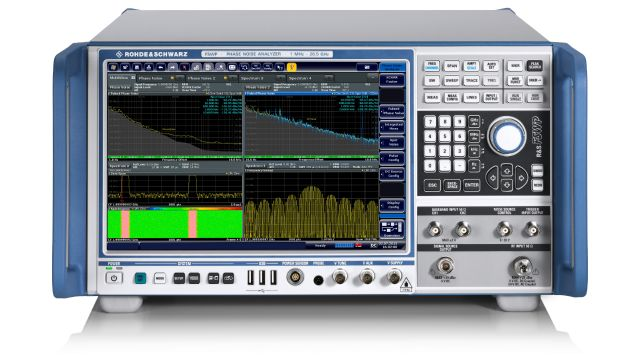

R&S?FSWP 相位噪聲分析儀和 VCO 測試儀結合噪聲極低的內部源與互相關技術，具備高靈敏度。它可在數秒內測量雷達等應用中高度穩定的信號源的相位噪聲和幅度噪聲。R&S?FSWP 還具備脈沖信號測量、殘余相位噪聲（包括脈沖噪聲）特性測量以及集成式高端信號與頻譜分析等選件，是一款獨特的測試儀器。
FSWP是業界功能最強大和性能指標最好的相位噪聲分析儀，具備相噪測量、頻譜測量和矢量信號分析三個功能。支持相位噪聲測量，包括絕對相位噪聲測試、附加相位噪聲測試、VCO測試、抖動分析等。被測物包括晶體振蕩器、頻率合成器、雷達系統和微波光子等。支持頻譜儀功能，還支持與頻譜相關的脈沖測量、AM/FM/PM模擬解調分析、噪聲系數測量、雜散測量、跳頻測量、線性調頻測量等。支持320MHz帶寬范圍內的矢量信號解調功能。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
n? 優點和主要特性
（1）頻率范圍：1MHz到8GHz、26.5GHz和50GHz。
（2）?內部源的相位噪聲極低，幾乎超越了市面上在售的所有信號發生器。配置第二個本振（B60或B61選件）以進行互相關，提供業界最優的高靈敏度：
v? 典型值-172dBc/Hz@1GHz載波頻率&10kHz頻偏；
v? 典型值-158dBc/Hz@10GHz載波頻率&10kHz頻偏；
（3）硬件架構中的高速處理器和FPGA，以及靈敏度極高的高質量內部源，保證了業界最快的測試速度。
（4）配置脈沖相位噪聲選件FSWP-K4，可一鍵測量雷達系統等脈沖源的相位噪聲，自動確定與測量脈沖源相位噪聲相關的所有脈沖參數。
（5）可同時測量相位噪聲和調幅噪聲；支持Allen方差測量。
（6）脈沖源相位噪聲、附加相位噪聲一鍵測量。
