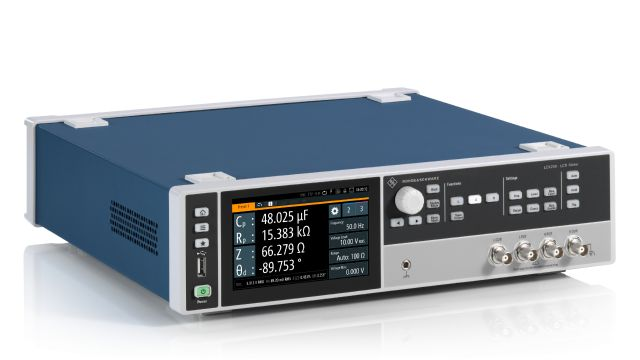

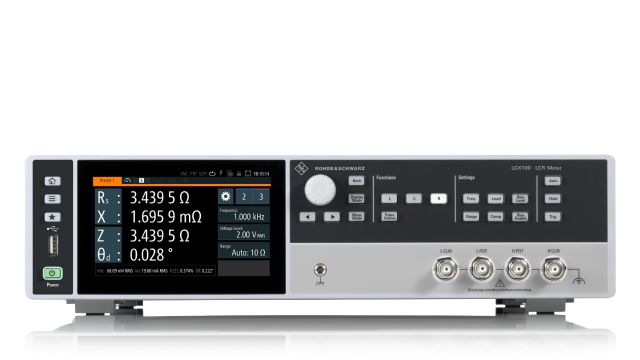

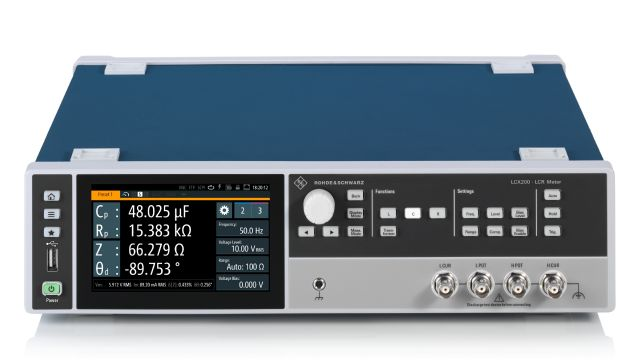

? R&S?LCX LCR表功能多樣,能夠非常準確快速地執行測量。此設備非常適合具有挑戰性的研 發和生產應用。LCR表提供兩種儀器型號和多種選件,測試信號頻率高達10? MHz,可用于廣 泛的應用。內部和外部偏置功能、豐富全面的分析選件和多功能測試夾具進一步擴展了儀 器適用的應用范圍。 R&S?LCX100 LCR表的頻率范圍介于4 Hz至300 kHz。 R&S?LCX200最高支持500 kHz頻率,必要時可使用軟件選 件將頻率擴展至1 MHz或10 MHz。所有儀器均提供直流測 量功能。儀器內部生成高達10 V的電壓,可用于大部分應 用?;蛘撸部梢詮耐獠繎米罡?0 V的偏置電壓。 快速記錄功能每秒最多可以記錄10次,能夠記錄所有測量 值。 高級分析功能可用于進行動態阻抗測量。在掃描測量中,可 針對一系列頻率值或其他參數確定阻抗值。
? 通過數字I/O端口,可以外部觸發和控制測量。借助篩選功 能,可以根據被測組件的數值將其分為至多八個類別。 先進的大尺寸電容式觸摸屏是儀器的主要操作區域,能夠以 圖形方式直觀地顯示測量結果。 R&S?LCX支持遠程控制和機架安裝,可用于系統應用。
特點 |
R&S?LCX100 |
R&S?LCX200 |
測試信號頻率 |
直流,4?Hz至300?kHz |
直流,4?Hz至10?MHz(選件) |
測試信號電壓 |
100 mV至10 V ? |
:100?mV至2?V >?1?MHz:100?mV至2?V |
直流偏置電壓(內部) |
0 V至+10 V |
|
直流偏置電流(內部) |
0?mA至200?mA |
|
外部直流偏置電壓,輸入 |
0 V至+40 V |
|
源阻抗 |
100??,10?? |
|
測量范圍 ????? ? |
100?m?至100?M? |
|
阻抗測量基本精度 |
0.05% |
