產品特點
清楚地顯示所有的測量參數
輸出采用電位隔離、浮地且防短路
可針對每個通道調節保護功能
適合硬件開發人員和實驗室的理想電源
靈活的通道配置
所有通道均電位隔離，可以組合以驅動平衡電路或提供更高電壓/電流。前面板: 4 mm安全插座(R&SRHMC8041包含感應線)
后面板: WAGO籠式彈簧連接，適用于所有通道(包括感應線)便捷的并聯和串聯操作
清楚地顯示所有的測量參數

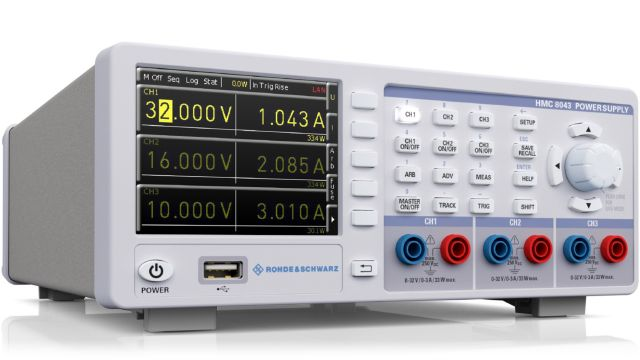

高亮度QVGA彩色顯示屏(320像素×240像素)可實時顯示電壓、電流和功率值，設置和回讀分辨率分別高達1 mV和0.1 mA/1.0 mA (具體取決于電流和型號)。電源具有高能效、低散熱的特點，并配備靜音風扇，線性后級調整還確保了低殘余紋波。
靈活的過電流保護
FuseLink功能可用于自行組合每個通道的電子保險絲。保險絲延遲可以防止因短路電流尖峰而過早關閉通道?？梢詫γ總€通道分別設置過電流/過電壓保護。電子保險絲可以鏈接到其他通道。如果某通道超過最大電流強度，則該通道和所有鏈接的通道將關閉。還可以設置延遲時間以防止因短路電流尖峰而過早關閉通道。
可編程序列
可以針對電壓和電流生成任意波形。可以通過控制面板或外部界面配置并執行功能。
EasyRamp 功能
有時候，測試序列需要避免電壓突然上升。EasyRamp功能可以在定義的時間內運行線性啟動曲線。
遠程控制
通過USB和LAN遠程控制。R&SRHMC804x-G型號還提供IEEE-488(GPIB)接口。
緊湊易用
得益于高能效特性，即便在最大負荷下，R&S?HMC804x 直流電源也能保持低溫和靜音的特點。實用接口和連接器便于快速便捷地操作電源，簡便功能可用于特殊的應用用例。單通道、雙通道或三通道——R&S?HMC804x 直流電源的豐富功能和基礎規格使其適用于：
-開發實驗室
-工業環境
-制造
-教學
| 電氣參數 |
| 輸出通道數 |
1/2/3 |
| 總輸出功率 |
最大 100 W |
| 每個通道的最大輸出功率 |
100 W/50 W/33 W |
| 每個通道的輸出電壓 |
0 V 至 32 V |
| 每個通道的最大輸出電流 |
10 A/5 A/3 A |
| 電壓紋波與噪聲（20 Hz 至 20 MHz） |
R&S?HMC8041：< 1 mV (RMS)
R&S?HMC8042/43：< 450 μV (RMS) |
| 電流紋波與噪聲（20 Hz 至 20 MHz） |
R&S?HMC8041：< 1.5 mA (RMS)（測量值）
R&S?HMC8042/43：< 1 mA (RMS)（測量值） |
| 負載恢復時間（在設置電壓的 ±20 mV 范圍內，負載變化 10% 至 90%） |
< 1 ms（測量值） |
| 電壓編程分辨率 |
1 mV |
| 電流編程分辨率 |
< 1 A：0.1 mA（R&S?HMC8041：0.5 mA）
≥ 1 A：1 mA |
| 輸出測量 |
| 電壓回讀分辨率 |
1 mV |
| 電流回讀分辨率 |
< 1 A：0.1 mA（R&S?HMC8041：0.5 mA）
?≥ 1 A：1 mA |
| 電壓回讀精度 ±（輸出的 % + 偏移量） |
< 0.05% + 2 mV |
| 電流回讀精度 ±（輸出的 % + 偏移量） |
典型值 < 0.05% + 4 mA（R&S?HMC8041：典型值 < 0.15% + 10 mA） |
| 特殊功能 |
| 測量功能 |
電壓、電流、功率、能量 |
| 保護功能 |
OVP、OCP、OPP、OTP |
| FuseLink 功能 |
● |
| 開機時保險絲延遲 |
● |
| 感應補償功能 |
● |
| 吸收模式 |
- |
| 順序輸出 |
● |
| 觸發輸入/輸出 |
● |
| 任意函數 |
● (EasyArb) |
| 模擬/調制接口 |
● |
| 數據記錄 |
● |
| 顯示屏和接口 |
| 顯示屏 |
3.5" QVGA |
| 后面板連接 |
采用每通道 4 線連接器插頭塊 |
| 遠程控制接口：標配 |
USB、LAN；R&S?HMC804x-G 型號采用 IEEE-488 (GPIB) |
| 遠程控制接口：可選 |
|
| 通用數據 |
| 尺寸（寬 × 高 × 深） |
222 mm × 97 mm × 291 mm |
| 重量 |
2.6 kg |
| 機架安裝 |
R&S?HZC95 選件 |
