最大輸出功率：120 W
每個通道的電壓：0 V 至 20 V
每個通道的最大電流：6 A
500 ksample/s 快速數據記錄
電池模擬
配備R&S NGM-K106
電池特性各不相同，具體視電池類型及其充電狀態而定。重要的電池特性包括電容、開路電壓(Voc)以及等效串聯電阻(ESR)，并且都取決于電池充電狀態(SoC)。借助R&S NGM-K106選件，用戶可以模擬電池在不同充電狀態下的特性，例如為被測設備供電時。
快速采集
FastLog 功能

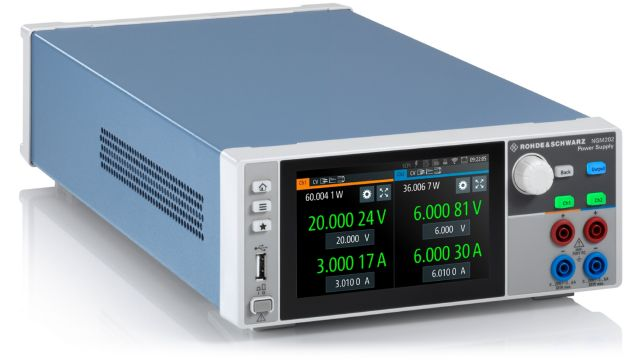

R&SRNGM200電源具備FastLog 快速采集功能，可采集電壓和電流測量結果。結果數據可存儲在外部USB存儲設備中，或通過USB或LAN傳輸至外部電腦。采集率高達500 ksamplels，支持每2us采集一次電壓和電流結果。雙通道R&SRNGM202可在兩個通道中并行采集數據。對于采集率較低的儀器無法檢測到的微秒內尖峰事件，電源也能通過快速采集功能順利采集，并且檢測出最小值/最大值。
數字電壓表功能
配備R&S RNGM-K104
與其他電源一樣，R&SRNGM200可測量提供給被測設備的電壓。R&SRNGM-K104選件可激活端口，支持將內部數字電壓表連接至用戶電路的任何其他測量點。通常無需額外使用數字萬用表。
6 1/2位分辨率
替代額外的數字萬用表
測量電壓、電流和功率時，R&SRNGM200電源系列的分辨率可達6 1/位，非常適用于在待機模式下具有低功耗、在滿載運行時具有高電流的設備的特性測量。它支持兩種電壓測量范圍和四種電流測量范圍，測量精度和分辨率可達1 uV/10 nA。
快速負載調節
應對快速負載變化
移動電話和loT設備等消費類電子設備在睡眠模式下功耗低。但是，一旦這些設備切換到發射模式，電流就會突然增加。用于這些被測設備的電源必須能夠應對從微安到安培的負載變化，并且不會產生電壓降或過沖。
最小殘余紋波和低噪聲
高級電子電路通常復雜，并且對電源線干擾敏感。為了給敏感被測設備提供無干擾電壓，電源必須提供穩定的輸出電壓和電流。電源必須避免所有紋波和噪聲。R&S°NGM200電源具有線性調節功能，適用于敏感被測設備。
雙象限操作
用作源端和吸收端
借助雙象限架構，電源可以用作源端和吸收端以模擬電池或負載。電源可自動從源模式切換至吸收模式。一旦外部應用電壓超過設置的標稱電壓，電流就會流入電源。電流讀數為負顯示出這一點。
