高分辨率模式
實現最高100 ps的時間分辨率
一些應用需要顯示信號放大部分，例如脈沖上升沿。跡線模式下的圖形顯示具有12.5 ns的分辨率，為了提升顯示效果，需要高密度的采樣點。重復信號的等效時間采樣可以實現100 ps 的時間分辨率。
自動脈沖分析
非常適用于R&SNRX
自動脈沖分析支持用戶測量重要的脈沖參數，無需使用標記進行復雜的測量。脈沖波形的變動會立即反映在測量結果中。
l時間參數:上升/下降時間、起/止時間、脈沖寬度、占空比、脈沖周期、脈沖關閉時間Ⅰ電平參數:脈沖頂部、脈沖底部、峰值、均值、最小值、過沖(正值和負值)
雷達應用的理想選擇
分析脈沖和調制信號

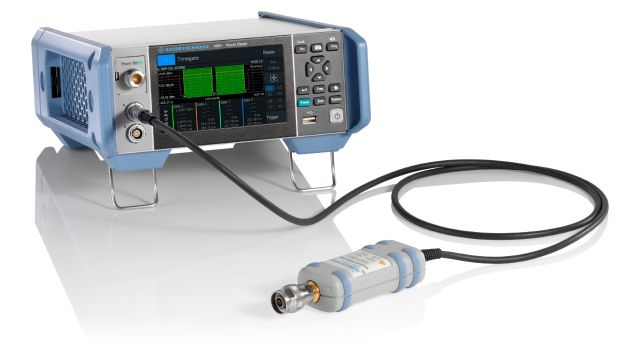

R&SRNRP-Z8x寬帶功率探頭可用于分析脈沖和/或調制信號。該探頭具有80 Msample/s的高采樣率，能夠以12.5 ns的時間分辨率重構雷達脈沖的功率包絡。探頭具有自動脈沖分析功能，能夠自動測量15項重要的脈沖參數，進而顯著簡化并加快測試。
統計分析
幅度分布的統計分析
R&SRNRP-Z8x寬帶功率探頭允許對類噪聲信號進行幅度分布的統計分析，以確定關鍵參數，例如峰值包絡功率、平均功率和峰均功率比。R&SRNRP-Z8x寬帶功率探頭在全視頻帶寬下測量CCDF、CDF或 PDF，進行一百萬次采樣的時間小于25 ms。

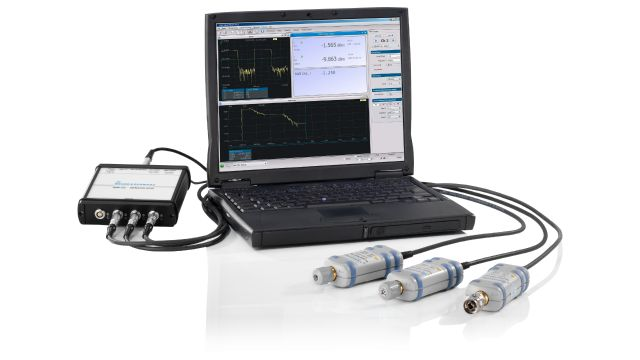

觸發主控模式
結合基本單元或 R&SRNRP-Z5;
R&SRNRP-Z8x寬帶功率探頭與R&SRNRX基本單元或R&SRNRP-Z5探頭集線器組合，可以作為觸發源使用。在觸發主控模式下，觸發信號由功率探頭內部測量的信號得到，并傳遞給基本單元或探頭集線器作進—步使用。使用該觸發信號可以外部觸發其他所有連接的探頭。
