產品特點

高分辨率模式

高分辨率模式

時間分辨率高達100 ps

一些應用需要顯示強放大的信號部分，例如脈沖的上升沿。跟蹤模式具有12.5ns的分辨率，并且需要高樣本密度以提高

圖形顯示。具有重復信號的等效時間采樣可實現高達100ps的時間分辨率。

自動脈沖分析

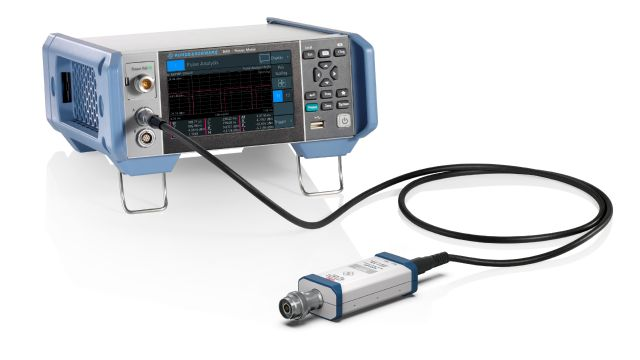

與R&SRNRX合作

自動脈沖分析有助于測量重要的脈沖參數，消除了使用標記進行復雜測量的需要。在測量結果中立即考慮脈沖形狀的變化。

l時間參數：上升/下降時間、開始/停止時間、脈沖寬度、占空比、脈沖周期、脈沖關閉時間l電平參數：脈沖頂部、脈沖底部、峰值、平均值、最小值、過沖（正負）

雷達應用的理想選擇

分析脈沖和調制信號

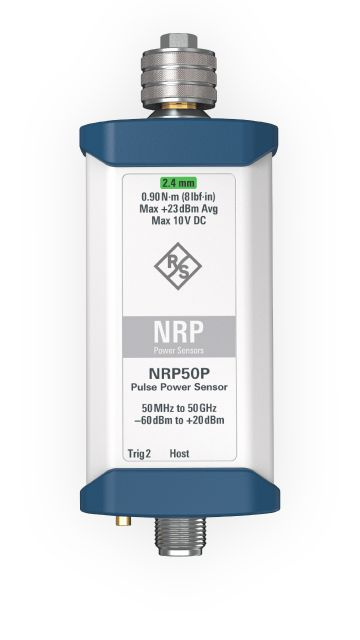

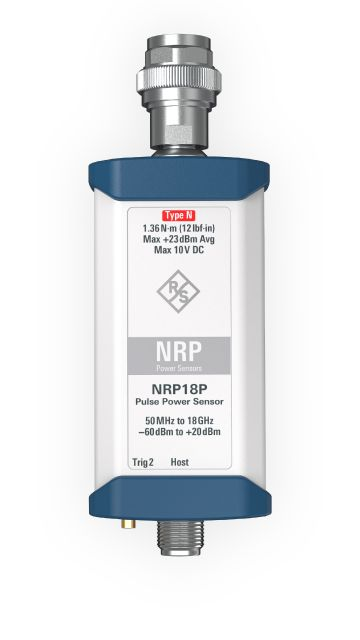

R&S NRPxxP脈沖功率傳感器非常適合分析脈沖和/或調制信號。80 Msamples的高采樣率允許以12.5 ns的時間分辨率重建雷達脈沖的功率包絡。脈沖自動分析功能可以自動測量15個重要的脈沖分離器參數，簡化和加快測試。

統計分析

幅度分布的統計分析

R&SRNRPxxP脈沖功率傳感器允許對類噪聲信號的幅度分布進行統計分析，以確定關鍵參數，如峰值包絡功率、平均功率和峰均功率比。R&SRNRPxP脈沖功率傳感器可以在全視頻帶寬下在不到25ms的時間內使用一百萬個樣本對CCDF、CDF或PDF進行測量。

觸發模式

使用基本單元或R&S RNRP-Z5

與R&S RNRX基本單元或R&S RNRP-Z5傳感器集線器相結合，R&S NRPxP脈沖功率傳感器可以用作觸發源。在觸發發送器模式下，觸發信號是從功率傳感器內部的測量信號中得出的，并轉發到基本單元或傳感器集線器以供進一步使用。所有其他連接的傳感器都可以使用此觸發信號進行外部觸發。
