產品特點

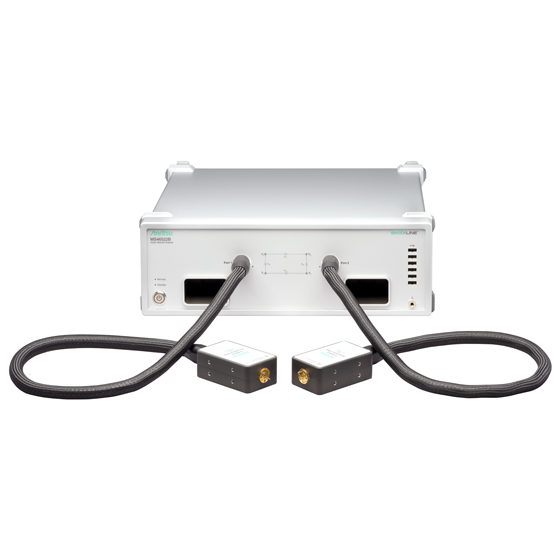

MS46522B 是雙端口高性能 ShockLine 矢量網絡分析儀系列。 此高性能系列擁有不可超越的高價值與高性能,能夠提供同類產品中最佳的動態范圍,能夠降低在多種測試應用(最高 92 GHz)中的測試成本并加快上市速度。 這些測試應用包括設計和制造移動網絡設備、移動設備、汽車線纜、高速數據互連與系統集成組件。
MS46522B配置選件10,選件20,或選件43,為ShockLine系列帶來了從射頻到微波頻率的測量功能。這些頻率選件結合強大的ShockLine軟件,為無源器件測試提供了極具成本效益挑戰性的解決方案。
選件82是4端口MS46522B 的E波段頻率選件。具有領先于市場的經濟性E波段毫米波測量功能。對于只需要E波段頻率范圍的應用,新的500B系列55-92 GHz的毫米波選件是目前市場上最具價值的,能大量生產E波段組件的解決方案。
對于需要時域分析的應用,選件2和選件22都可使用。選件2可使MS46522B提供實時的帶通和低通時域功能。低通時域具有試驗數據報告,能夠顯示隨距離或時間變化的實際阻抗。選件22使MS46522B具備基于文件的信號完整性(SI)工具,可調試SI問題和驗證電路模型。
MS46522B-010 VNA可添加附加選件。選件51和61,分別為源和接收機訪問環路和偏置節選件,給予自定義測試設置最大的靈活性。接收機訪問環路改善儀器的本底噪聲,降低接收機的壓縮點,允許具有高動態范圍的要求的DUT測試。偏置節為測試時需要直流偏置的器件測試提供直流電源接口。
MS46522B 系列采用 3U 機箱封裝,使用與 ShockLine 系列相同的 GUI、軟件、命令語法、驅動程序和編程環境。
Mobile
UE – micro coaxial RF connectors
UE – Antennas, switches, diplexers, UE Front End Modules (FEM)
5G network components
Automotive
RF (FAKRA) connectors
Driver assistance radar
General Purpose
System Integration Applications
Simple Active Applications
Wireless Power Transfer Applications
KQ product
Maximum efficiency
Optical to Electrical, Electrical to Optical, and Optical to Optical Applications
Photo receiver
Laser modulator
Optical transceiver
頻率選件
選項 |
說明 |
MS46522B-010 |
50 kHz to 8.5 GHz |
MS46522B-020 |
50 kHz to 20 GHz |
MS46522B-043 |
50 kHz to 43.5 GHz |
MS46522B-082 |
55 GHz — 92 GHz, 1 meter tethers
|
MS46522B-083 |
55 GHz — 92 GHz, 5 meter tethers |
其他選項
選項 |
說明 |
MS46522B-001 |
機架式安裝,添加了把手并去除了腳輪,擱架安裝到 19 英寸通用機架中 |
MS46522B-002 |
時域帶有按時選通功能 |
MS46522B-022 |
先進的時域選件 |
MS46522B-024 |
Universal Fixture Extraction |
MS46522B-061 |
偏置節(端口 1,2,3,4)(MS46522B僅可用選件10) |
