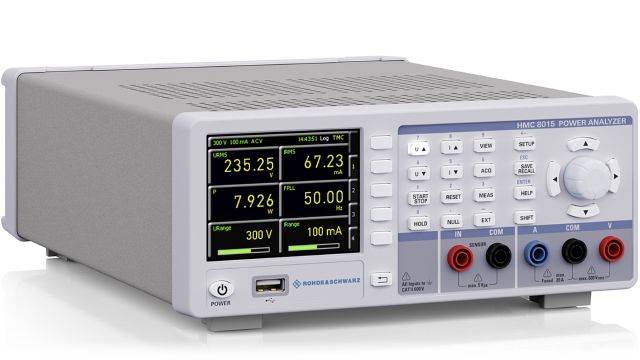

R&S?HMC8015 功率分析儀是一款緊湊型測試儀，可用于交流/直流負載電流及待機電流的特性測量，無需使用計算機或遠程基礎設施等額外工具。除了以數值和圖形化形式顯示 26 個主要參數之外，此類儀器還提供符合 IEC 62301、EN 50564 以及 EN 61000-3-2 的性能和一致性協議。

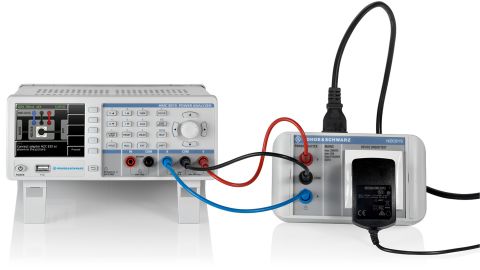

政策測試儀
EN61000-3-2、EN50564、IEC62301
R&S@HMC8015功率分析儀根據以下標準執行自動化測試
EN61000-3-2:關于電磁兼容的諧波電流限值，CE 認證
EN50564:待機功耗
?IEC62301:待機功耗
分步向?qū)е笇?dǎo)用戶完成測量，并配置所需的儀器參數。這可以減少測量誤差，并確?？焖佾@取結果。用戶不必事先了解上述標準。測試完成后，自動生成協議
需要 HOC153/HVC153 選件/許可

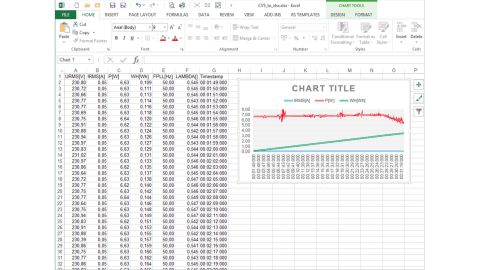

數據記錄
使用 USB 或通過接口遠程記錄 CSV 文件
最多記錄10個測量參數
每秒記錄10個讀數
絕對時間戳，100ms分辨率
直接保存到U盤(FAT32)
記錄數據保存為可配置CSV 格式
可直接通過 Excel 電子表格使用
生產測試儀
使用合格/不合格數據的限值測試
限值測試
數值顯示帶限值欄
最多可自由配置6個限值

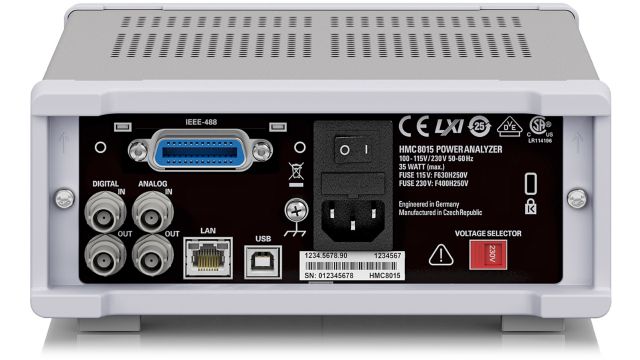

通過后部連接器提供單個限值的合格/不合格數據
模擬輸出代表限值欄
數字輸出表示限值違規
生產環境
?通過以太網(LXI)、USB 或GPIB 接口遠程控制
SCPI 命令集
提供機架安裝套件
需要 R&S@HOC152/R&SVC152 選件/許可

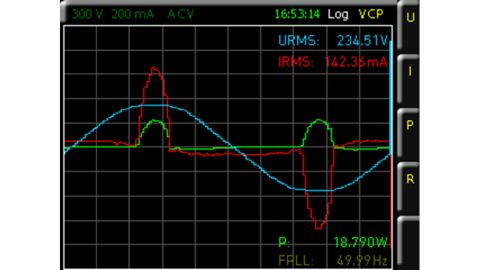

波形功能
示波器波形圖
波形自動縮放
基于硬件的自動觸發
同時顯示一段時間內的電壓、電流和功率
自動測量電壓(RMS)、電流(RMS)、鎖頻鎖相環、功率
需要R&S@HOC152/R&SHVC152 選件/許可

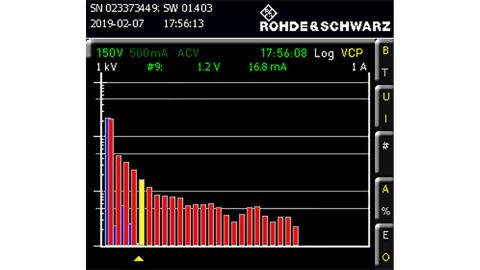

諧波分析
條形圖或表格視圖形式的諧波顯示
以條形圖或表格視圖顯示諧波
計算50次諧波
基本波形作為100%參考
對數顯示，確保不遺漏任何細節
導出功能，更輕松地生成報告
需要 R&S@HOC151/R&SHVC151 選件/許可

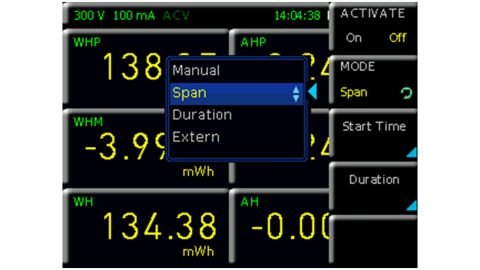

能量計
實時積分器
高精度不間斷采集
基于硬件的實時集成
區分正負瓦時和安時
采集模式:手動、基于時間、基于事件 (外部觸發)
標準記錄功能
應用:針對不穩定功率測量的能量累積法

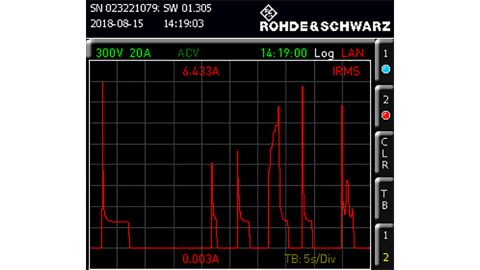

浪涌測量
單步操作分析快速開關操作
可配置的硬件觸發
數據導出功能支持進一步分析
需要R&S@HOC151/R&SHVC151 選件/許可
